المعالجة الحرارية وتحليل سبائك النيكل سوبر لتطبيقات التوربينات الغازية (2)

تاريخ النشر:2021-09-27


. 1. نموذج ثلاثي الأبعاد من Blade المصممة باستخدام برنامج Catia.


. 2. مثلثات السرعة من النصل.



comes the gas the gas. تم تحديد محوري محوري من خلال بناء مثلثات السرعة في مدخل والخروج من شفرة الدوار. تم إجراء التحليل باستخدام ملف تعريف Blade بسبب وظيفته في الحفاظ على الطاقة الحركية للتدفق

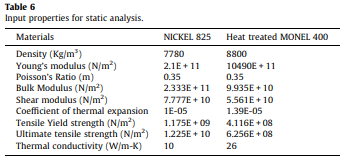

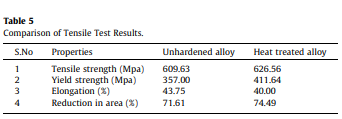

图片6.png图片7.pngSteam أو الغاز في العمل الميكانيكي على قذيفة التوربينات [11]. في البداية تم إجراء التحليل الهيكلية الثابتة على ملف تعريف شفرة NACA (N Series). يتم عرض خصائص الإدخال للتحليل الثابت في الجدول 6. يعرض الشكل 3-10 مراحل CFD من الشفرات.



3.3

nmodal تحليل

&#the دراسة الخصائص الديناميكية للأنظمة في مجال التردد تم تنفيذها باستخدام التحليل المشروط. الغرض من التحليل المشرق هو العثور على الأشكال والترددات التي سيتضخ فيها الهيكل تأثير الحمل [12]. يوفر تحليل مشروط لمحة عامة عن حدود استجابة النظام.

nevery لديه تردد داخلي (أو تردد الرنين) الذي يمكن للكائن الاهتزاز بشكل طبيعي [13]. هو أيضا التردد أين图片8.png101؛ سيسمح الكائن بنقل الطاقة من نموذج إلى الآخر مع الحد الأدنى من الخسارة هنا الاهتزاز بالحصوي. من المهم معرفة هذه الترددات التي يمكن أن تتصرف فيها الهيكل بطريقة مخالفة. تم فرض نمط النزوح المستقل والتطبيع وتضخيمه لإنشاء نمط النزوح الناتج [14]. كان عدد أشكال الوضع التي تم إنشاؤها تتناسب مباشرة مع درجات حرية الهيكل. يتم إعطاء الترددات في أوضاع مختلفة في الجدول 7.



图片10.png          图片10.png

     . 3. النيكل (def 2.733 مم، الضغط: 1 ميجا باسكال)

图片11.png. 4. سبائك المعالجة الحرارية (DEF: 2.90 مم،      图片12.png

       n fig. 6. المعالجة الحرارية (أقصى الإجهاد: 362.9MPA،


. 7. Nickel 825 - Temp Distribution.

--  nansys cfx هو أداة برمجيات موثوقة ودقيقة عالية الدينام (CFD) أداة (CFD) التي توفر الحلول بسرعة وبصورة عبر مجموعة واسعة من تطبيقات CFD وغير الورعية. يتم التعرف على CFX لدقة الدقة المعلقة/-/

مع آلات الدوارة مثل المضخات والمراوح والضواغط والغاز والتوربينات الهيدروليكية . يتم إرفاق التوربينات بأكملها بسطح مستطيل. يتم ذكر مدخل ومخرج تدفق السوائل بواسطة اختيار اسمه المسمى.图片13.png the السوائل المستخدمة في هذه الدراسة هو الهواء من الكثافة 1.225 كجم M3 واللزوجة 1.7845 E 05. الظروف الحدوبة هي مدخل سرعة 2000 م S وجميع الوجوه الأخرى مقيدة. سوف يحسب بطلاقة بناء على عدد التكرارات كما هو مذكور. الشكل . 11 يوضح التحليل بطلاقة من شفرة التوربينات مع تدفق الهواء.图片14.png



. 8. السبائك المعالجة الحرارية - Temp Distribution图片15.png.

. 9. النيكل 825 (ماكس: 213.62 هرتز).



. 10. سبائك المعالجة الحرارية (الحد الأقصى: 166.26 هرتز).


. 11. تحليل بطلاقة مع تدفق الهواء.



---


المعطى Monel 400 Metal Heat

treated

treated عن طريق عملية التبريد وعلى حسب الاختبارات التي أجريت، تظهر المعدن أن الخصائص قد تحسنت عند مقارنتها مع سبيكة غير صحيحة والخصائص تشبه النيكل 825. وبالتالي، يمكن تقليل تكلفة شفرات التوربينات بشكل كبير وبعد نظرا لأن مونيل 400 أرخص من الأخير، فإن استخدامه هو تكلفةeffection. بالإضافة إلى تحليل البرامج في Ansys 16.0، فإن تشوه الشفرات، تركيز الإجهاد، توزيع درجة الحرارة في الشفرات باستخدام خصائص مونيل 400 سبائك الحرارةtreated أكثر أو أقل مماثلة لتلك التي من سبيكة النيكل 825. يربط نتائج تحليل CFD أيضا حقيقة أن قوة التأثير قد انخفضت بشكل ملحوظ والصلابة زادت بشكل كبير مما أدى إلى الحد من التآكل. التشوه والتوتر المتقدمة في Ansys أقل من الحد الآمن للإجهاد للمواد. يتم إجراء تحليل مشروط في نظافة عمل Ansys لكل من مونيل والنيكل، والذي يدل على أن تردد الرنين من مونيل المعالج الحراري 400 أقل من نيكل 825. يشير هذا إلى أن سبائك مونيل المعالجة الحرارية المقدمة في هذه الدراسة يوفر نتائج واعدة يمكن أن تستخدم في التطبيق المباشر لشفرات التوربينات.
