EC11-4030 / 5040

الاستعمال

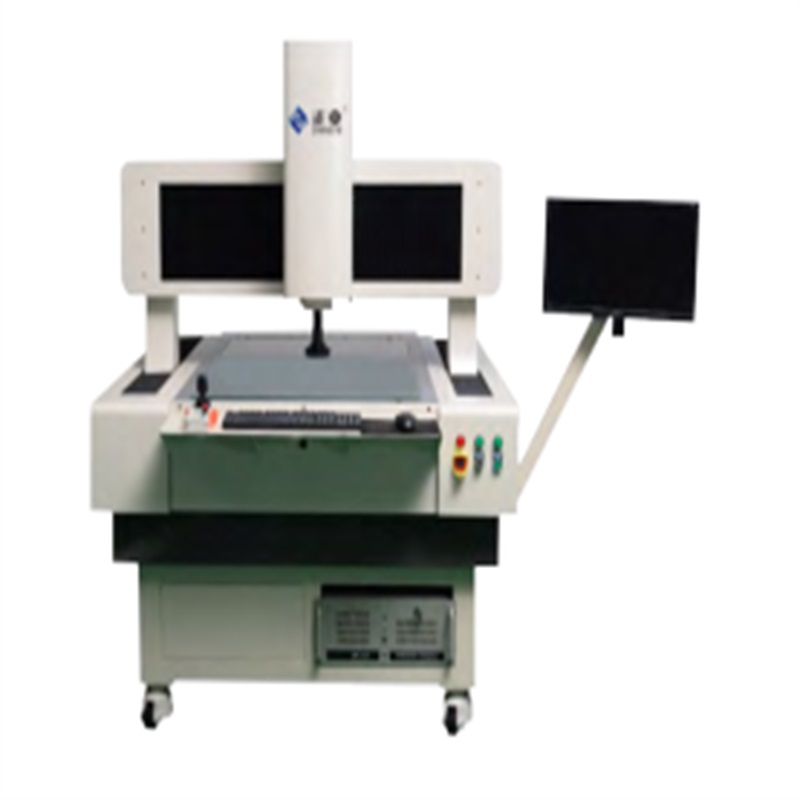

يشمل القياس ثنائي الأبعاد: النقاط والخطوط والدوائر والمستطيلات والزاوية والكونتور والشكل وشكل السطح والعناصر الهندسية الأخرى. مسبار القياس ثلاثي الأبعاد اختياري.

المقياس التقني

بند                                           6050A                     8060A                   120100A               220180A

X.Y.Z السكتة الدماغية   (مم)                 600 × 500 × 200         800 × 600 × 200         1200 × 1000 × 200       2200 × 1800 × 200

حجم اللودر (مم)                       698 × 665                 896 × 778               1400 × 1100           2300 × 1900

ماكس تحميل                                                                       30KG

المواد الأساسية                                                 00 درجة جينان الجرانيت الأخضر الداكن

الهدف عدسة التنسيق                                                           ضربات 90mm

عدسة موضوعية                                                                   0.7 ~ 5X

إجمالي ماكس   تكبير                                                       25 ~ 180

حل صريف                                                               ≦ 0.001mm

الدقة الخطية                             E2 ≦ ± (2.5 + L / 200) ميكرون                                   E2 ≦ ± (3 + L / 150) ميكرون

كرر الدقة                                                               ≦ 3μm ±

مجموع آلة                   1850 × 1960 × 1800       1950 × 2060 × 1800     2500 × 1800 × 1800   3500 × 3000 × 1900

حجم (L × W × H) (مم)

مجموع آلة   وزن             1800KG                   2000KG                 3800KG                 7500KG

قياس البرمجيات                                     ASIDA MEASURE VMA 3.00.01

تنسيق إخراج البيانات               DXF ، وورد ، إكسل ، وما إلى ذلك ؛ يمكن تخصيص تنسيق الإخراج

OS                                                                                 ويندوز 7

متطلبات الكمبيوتر                                                             IPC-610H

قوة                                                                       220V / 50HZ / 10A

بيئة العمل                   درجة الحرارة: 20 ° C ± 3 ° C . تباين درجة الحرارة: < 2 ° C / ساعة.

                                          الرطوبة: 30 ~ 80 ٪. اهتزاز < 0.002g، < 15Hz.

تعليق                               1.   تم تصميم أداة قياس الفيديو Longmen Auto لقياس الحجم الكبير ، أقصى قياس لها

                                                يمكن أن يصل المدى إلى 2500 × 2000 مم ، ويمكن تخصيص أنواع مختلفة وفقًا لاحتياجات القياس العملية.

2. يمكن تخصيص المجهر أداة منصة كبيرة مجهزة NIKON ، عدسة المعدن OLYMPUS.
