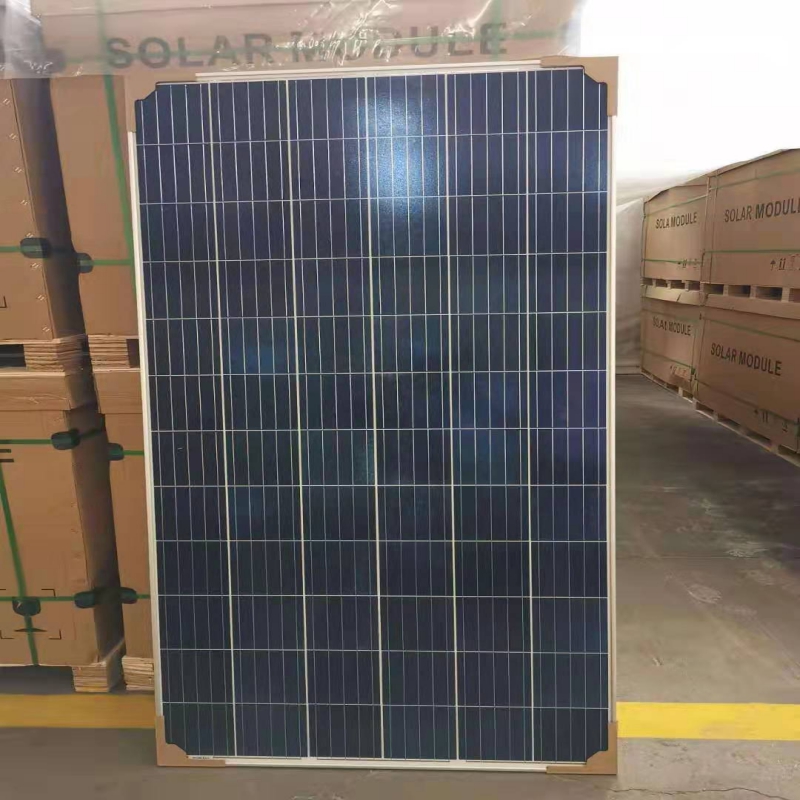

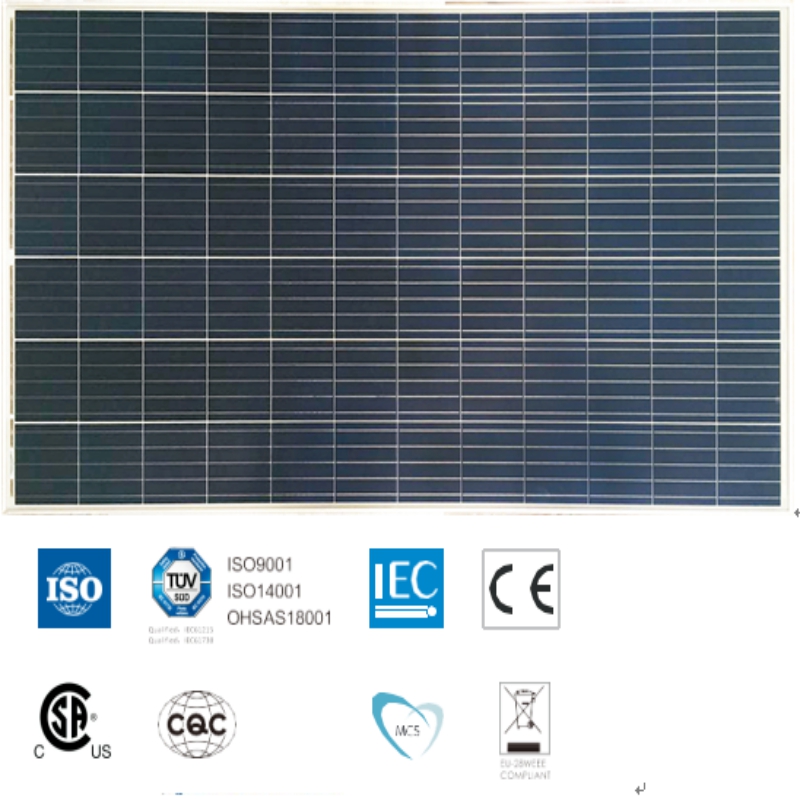

72   زنزانة   الكريستالات   وحدة

320-340Wp السلطة الناتج نطاق

1500VDC أقصى نظام الجهد

17.5 ٪ الحد الأقصى للكفاءة

البيانات الكهربائية (STC)

رقم الموديل                                                 SYM72-6-320P             SYM 72-6-325P           SYM72-6-330P               SYM72-6-335P             SYM72-6-340P

الطاقة المقدرة في واتس- Pmax (Wp)                     320                               325                               330                                 335                               340

الدائرة المفتوحة الجهد- VOC (V)                           45.7                               46.0                             46.3                                 46.5                             46.8

ماس كهربائى الحالي isc (a)                             9.15                               9.20                             9.25                                 9.30                           9.35

أقصى قوة الجهد- Vmpp (V)                 37.3                               37.7                               38.1                             38.4                             38.6

أقصى قوة الحالية- impp (a)                   8.60                               8.65                                 8.70                             8.75                             8.80

كفاءة الوحدة (٪)                                     16.5                             16.8                                 17.1                             17.3                               17.5

STC: Irradiance 1000 W / m² ، درجة حرارة الخلية 25 درجة مئوية ، كتلة الهواء AM1.5 وفقًا للمواصفة EN 60904-3.

البيانات الكهربائية (NOCT)

رقم الموديل                                         SYM72-6-320P           SYM72-6-325P               SYM72-6-330P           SYM72-6-335P           SYM72-6-340P

أقصى قوة- Pmax (Wp)                     238.4                           242.1                             245.9                         249.6                         253.3

الدائرة المفتوحة الجهد- VOC (V)                   42.5                             42.7                                 43.0                           43.3                             43.6

ماس كهربائى الحالي isc (a)                     7.40                             7.44                                   7.49                         7.53                           7.57

أقصى قوة الجهد- Vmpp   (الخامس)           34.0                             34.2                                   34.5                           34.7                           34.9

أقصى قوة الحالية- impp (a)           7.01                             7.08                                 7.13                         7.19                           7.26

  NOCT: الإشعاع عند 800 واط / متر مربع ، درجة الحرارة المحيطة 20 درجة مئوية ، سرعة الرياح 1 م / ث.

البيانات الميكانيكية

الخلايا الشمسية                                             الكريستالات 156.75 × 156.75 مم

تكوين الخلية                                 72 خلية (6 × 12)

أبعاد الوحدة                             1956 × 992 × 40MM

وزن                                                 22KG

Superstrate                                         3.2 ملم ، ناقل حركة عال ، حديد منخفض ، زجاج مقسى من ARC

المادة المتفاعلة                                             Backsheet

الإطار                                                 سبائك الألومنيوم بأكسيد الفضة نوع 6063T5 ، اللون الفضي

J بوكس                                                     بوعاء ، IP67 ، 1500VDC ، 3 الثنائيات تجاوز شوتكي

الكابلات                                                   4.0 مم² (12AWG) ، طول 1200 مم

الموصل                                             IP67 MC4 متوافق

درجة الحرارة & أقصى تصنيفات

درجة حرارة خلية التشغيل الاسمية (NOCT)                       45 ° C ± 2 ° C

معامل درجة الحرارة من VOC                                             -0.32٪ / درجة مئوية

درجة حرارة معامل isc                                               0.05٪ / درجة مئوية

معامل درجة الحرارة من Pmax                                         -0.39٪ / درجة مئوية

درجة حرارة التشغيل                                                   -40 ~ + 85 ° C

الجهد الأقصى للنظام                                                   1500VDC

ماكس سلسلة فيوز التقييم                                                     15A

الحد الحالي عكس                                                   15A

التعبئة والتغليف   ترتيب

                                                                            40FT                                       20FT

عدد الوحدات في الحاوية                               648                                       270

عدد الوحدات في البليت                                       27                                         27

عدد المنصات في الحاوية                                   24                                         10

أبعاد صندوق التغليف (LxWxH) مم                 1980 × 1130 × 1130                   1980 × 1130 × 1130

الوزن الإجمالي مربع [كجم                                                   640                                         640

تحذير: اقرأ تعليمات الأمان والتثبيت قبل استخدام المنتج.
