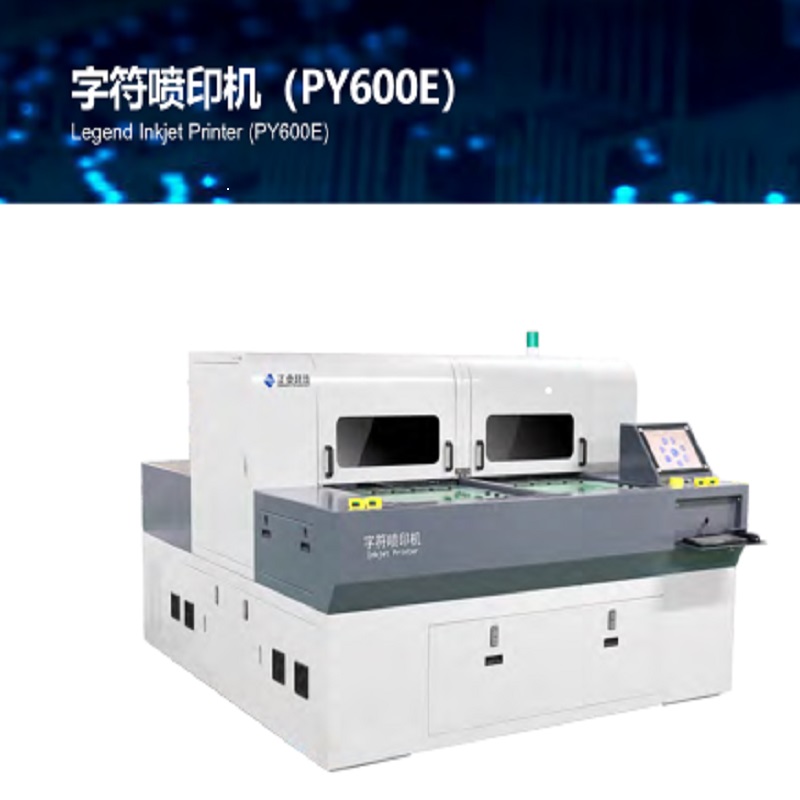

طابعة نفث الحبر بالأسطورة (PY600E)

الاستعمال

تُستخدم المعدات في معالجة طباعة الأحرف على PCB / FPC ، والتي حلت محل طباعة الشاشة التقليدية لتوفير حلول إنتاج أحرف عالية الدقة وعالية الجودة وفعالة لمصنعي PCB / FPC.

مميزات

1. عالية الدقة: تعتمد وحدات دليل الحركة الخطية الخاصة ، والتحكم عالي الدقة ، ونظام تحديد المواقع والتعويض متعدد النقاط.

2. عالية الجودة: أحرف طباعة عالية الدقة ، كتلة طباعة عالية الجودة ، التصاق قوي.

3. كفاءة عالية: باستخدام أنظمة المعالجة المسبقة عالية الأداء للأشعة فوق البنفسجية ، تسمح تقنية طباعة رأس الطباعة الأربعة بزيادة كبيرة في كفاءة الإنتاج.

4. سهل الاستعمال: خيارات منصة الطباعة للوسائط المطبوعة المختلفة ، برنامج الطباعة سهل التشغيل وبسيط وسهل التعلم.

5. مخصصة: يتم تطوير الأجهزة والبرامج ذاتيًا لإتقان التقنيات الأساسية وتخصيص حلول مخصصة للعملاء.

المقياس التقني

بند                                                                             PY600E

صحة                                                       دقة تحديد المواقع: μ 38μm

                                                                    كرر الدقة: μ 5μm

جودة                                                         القرار: 720/1080/1440 نقطة في البوصة

                                                                    الحد الأدنى لعرض الخط: 75 ~ 100μm

                                                                    الحد الأدنى لارتفاع الأحرف: 0.5 مم

سرعة                                                           الأحجام: 720 × 620 مم / 28ʹʹ × 24ʹʹ

                                                                    الإنتاج الضخم: 15 ثانية / الجانب

                                                                    غرامة القرار: 20 ثانية / الجانب

                                                                      ملاحظة: تشمل وقت التحميل والتفريغ   من 4 ثوان ؛

                                                                                عدد رأس الطباعة: 1024i * 5.

شاء                                                         حجم اللوحة: 730 مم × 621 مم (28ʹʹ × 24ʹʹ)

                                                                    سمك لوحة: 0.1MM ~ 6MM (4 ~ 236mil)

الأبعاد   (L × W × H)                                       L2670 × W2400 × H1790mm

وزن                                                                             4300Kg

التحميل التلقائي                                       الحل الأول: حل خط التجميع الآلي

والتفريغ                                     (يربط اتصالان الجهاز الأمامي والخلفي بشكل منفصل)

                                                        الحل الثاني: روبوت ذراع نوع (يمكن لوحة تحول التلقائي)
