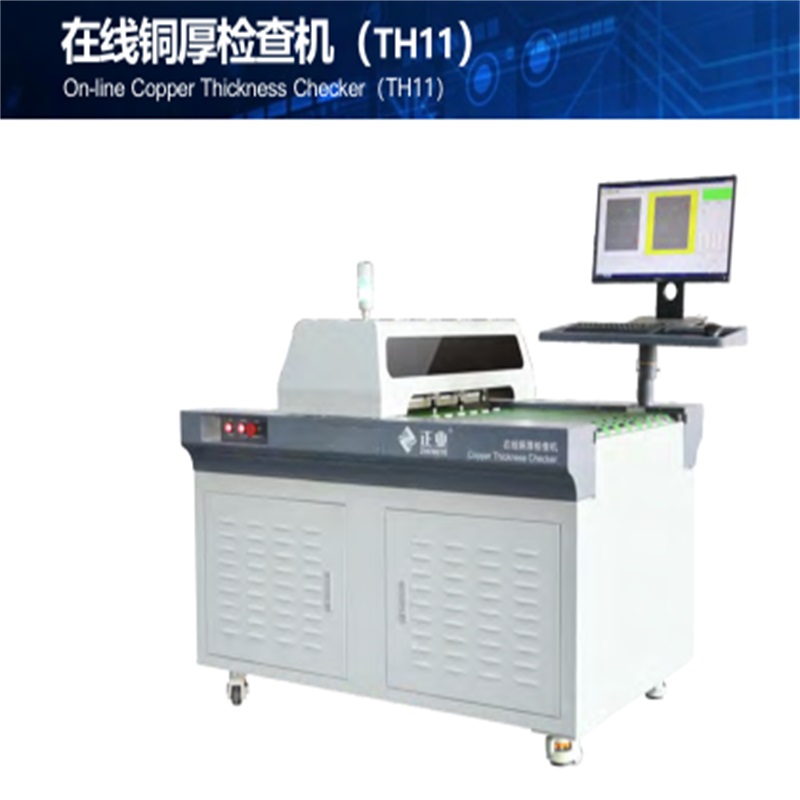

PCB   مدقق سماكة النحاس على الإنترنت (TH11)

الاستعمال

آلة فحص سماكة النحاس على الخط مناسبة لقياس سماكة النحاس على سطح اللوح الصلب ، طبقة واحدة ولوحة الدائرة متعددة الطبقات.

مميزات

1. توصيل خط الإنتاج: مراقبة الإرساء MES عبر الإنترنت ومنع إنتاج منتجات معيبة.

2. بيانات دقيقة: تحسين كفاءة الاختبار وتقليل الأخطاء البشرية في التسجيل والاختبار ؛

3. طريقة تحديد المواقع الأصلية: تصميم براءة اختراع ، قياس على الوجهين ؛

4. أداء مستقر: مزود بمضيف فيشر PC2 ومسبار نحاسي ERCU N ؛

5. سمك لوحة الاختبار: 0.050-12mm ، مجموعة واسعة من سمك لوحة قابلة للتطبيق ؛

6. الأتمتة: يمكن أن تدعم ثلاثة نظام تحميل وتفريغ أوتوماتيكي لتقليل التكلفة وتحسين الكفاءة ؛

7. يتم تأكيد نقاط الاختبار بسهولة عن طريق ملف الإدخال (نوع الملف متاح: Gerber أو DRL).

المقياس التقني

بند                                                                       مواصفات

قياس مساحة اللوحة                                   200 مم × 220 مم - 650 مم × 620 مم

اختبار لوحة سمك                                                   0.05mm-12MM

نطاق اختبار سمك النحاس                                       0.1-120μm

سمك النحاس اختبار حجم المنطقة                               > 10MM × خفض 15mm

اختبار الدقة                                                               ± 5٪

تحكم اختبار سمك النحاس                       الصياد (MMS PC2 BU)

مسبار اختبار سمك النحاس                             الصياد (دقق في ERCU N)

اختبار الكفاءة                                           6 نقطة: 6-9S / pc ، 18 نقطة: 10-13S / pc

اختبار نقطة تحديد المواقع الدقة                                         3MM ±

نقطة الاختبار                                         1. ملف الإدخال (اكتب Dir) وابحث عن نقاط الاختبار

2. ملف الإدخال (اكتب Gerber) وابحث عن نقاط الاختبار

3. متوسط ​​5 نقاط اختبار أو 9 نقاط اختبار

يمكن وضعها من قبل البرنامج

سرعة المنصة                                                       6M / دقيقة ، 12 متر / دقيقة

إحصائيات البيانات                                                                     نعم فعلا

جمع وظيفة لوحة                                                   اختياري

درجة حرارة بيئة العمل                                     22 ± 3 ° C

متطلبات الطاقة                                                   AC220V 50HZ

مزود الهواء                                                                   0.6-0.8Mpa

قوة                                                                             2KW

وزن                                                                           500KG

بعد المظهر (L × W × H)                 1536 × 1245 × 1420 مم (منصة 900 مم)
