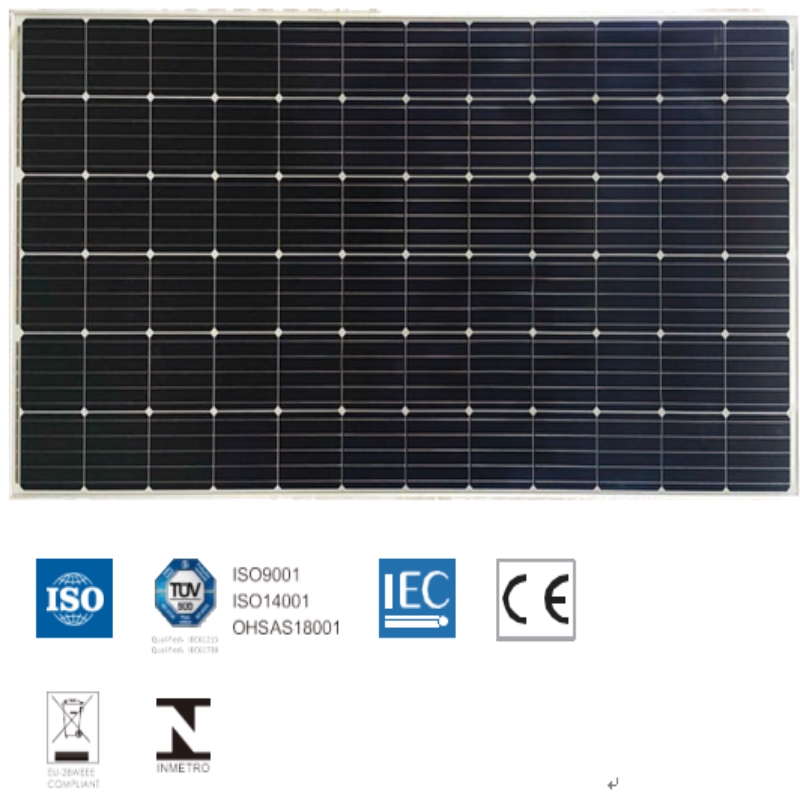

72 خلية   أحادي البلورية الوحدة

360-380Wp السلطة الناتج نطاق

1500VDC أقصى قيمة للنظام

19.6 ٪ أقصى قدر من الكفاءة

البيانات الكهربائية (STC)

رقم الموديل                                         SYM72-6-360M               SYM72-6-365M               SYM72-6-370M             SYM72-6-375M             SYM72-6-380M

الطاقة المقدرة في واتس- Pmax (Wp)           360                               365                                 370                                 375                               380

الدائرة المفتوحة الجهد- VOC (V)                   47.3                               47.7                             48.15                                 48.6                               48.95

ماس كهربائى الحالي isc (a)                     9.80                             9.85                                 9.90                               9.95                                 10.00

أقصى قوة الجهد- Vmpp (V)           38.95                             39.25                             39.6                             39.95                               40.25

أقصى قوة الحالية- impp (a)           9.25                             9.3                               9.35                               9.40                                   9.45

كفاءة الوحدة (٪)                             18.6                                 18.8                                 19.1                               19.3                               19.6

STC: Irradiance 1000 W / m² ، درجة حرارة الخلية 25 درجة مئوية ، كتلة الهواء AM1.5 وفقًا للمواصفة EN 60904-3.

البيانات الكهربائية (NMCT)

رقم الموديل                                           SYM72-6-360M               SYM72-6-365M               SYM72-6-370M         SYM72-6-375M           SYM72-6-380M

أقصى قوة- Pmax (Wp)                     269.3                             272.8                           276.8                       280.7                               284.3

الدائرة المفتوحة الجهد- VOC (V)                   43.5                               43.90                         44.30                         44.70                             45.00

ماس كهربائى الحالي isc (a)                     8.04                                 8.08                               8.12                             8.16                               8.20

أقصى   قوة الجهد- Vmpp   (الخامس)           35.70                               36.00                           36.30                         36.60                             36.90

أقصى قوة الحالية- impp (a)           7.55                                   7.59                                 7.63                         7.67                             7.71

NMOT: الإشعاع عند 800 واط / متر مربع ، درجة الحرارة المحيطة 20 درجة مئوية ، سرعة الرياح 1 م / ث.

البيانات الميكانيكية

الخلايا الشمسية                                                             أحادية   156.75 × 156.75 مم ، 5BB

تكوين الخلية                                                 72 خلية (6 × 12)

أبعاد الوحدة                                               1956 × 992 × 40MM

وزن                                                                 22 كلغ

Superstrate                                                           3.2 ملم ، ناقل حركة عال ، حديد منخفض ، زجاج مقسى من ARC

المادة المتفاعلة                                                             خلفية بيضاء

الإطار                                                                 بأكسيد سبائك الألومنيوم نوع 6063T5 ، اللون الفضي

J بوكس                                                                   بوعاء ، IP67 ، 1500VDC ، 3 الثنائيات تجاوز شوتكي

الكابلات                                                                 4.0 مم² (12AWG) ، طول 1200 مم

الموصل                                                           IP67 ، PV-SY02

درجة الحرارة & أقصى تصنيفات

درجة حرارة خلية التشغيل الاسمية (NOCT)                                             45 ° C ± 2 ° C

معامل درجة الحرارة من VOC                                                                   -0.29٪ / درجة مئوية

درجة حرارة معامل isc                                                                     0.05٪ / درجة مئوية

معامل درجة الحرارة من Pmax                                                               -0.39٪ / درجة مئوية

درجة حرارة التشغيل                                                                         -40 ~ + 85 ° C

الجهد الأقصى للنظام                                                                         1500VDC

ماكس سلسلة فيوز التقييم                                                                           20 ا

الحد الحالي عكس                                                                         20 ا

تكوين التكليس

                                                          40FT                                 20FT

عدد الوحدات في الحاوية                                 648                                 270

عدد الوحدات في البليت                                         27                                   27

عدد المنصات في الحاوية                                   24                                   10

أبعاد صندوق التغليف (LxWxH) مم                   1980 * 1130 * 1130             1980 * 1130 * 1130

الوزن الإجمالي مربع [كجم                                                   640                                     640

تحذير: اقرأ تعليمات الأمان والتثبيت قبل استخدام المنتج.
