PCB 2D رمز آلة وسم الليزر التلقائي

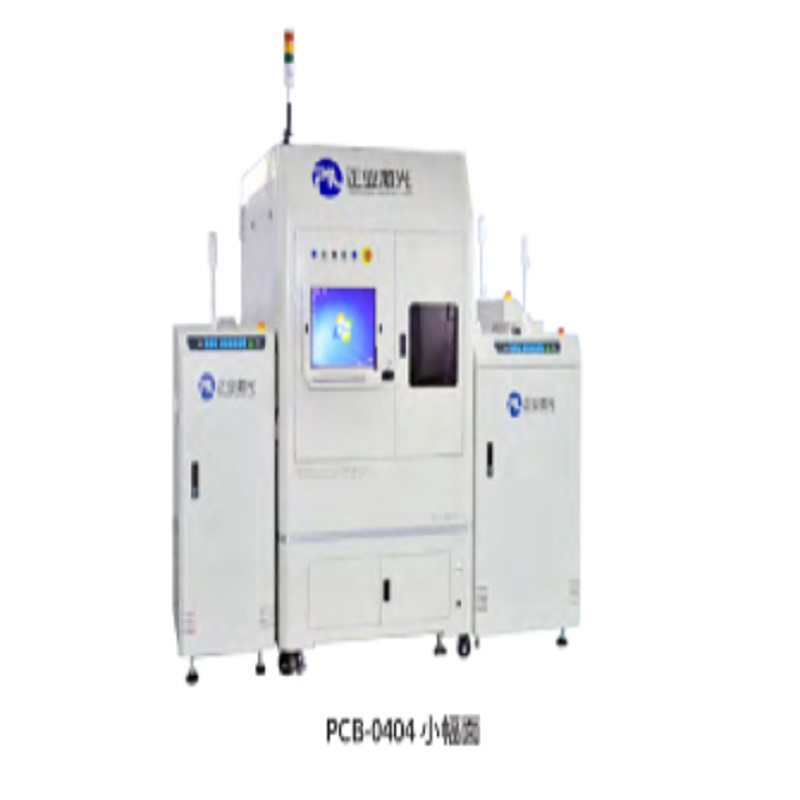

PCB-0404       لوحة صغيرة

PCB-0707       منتصف لوحة

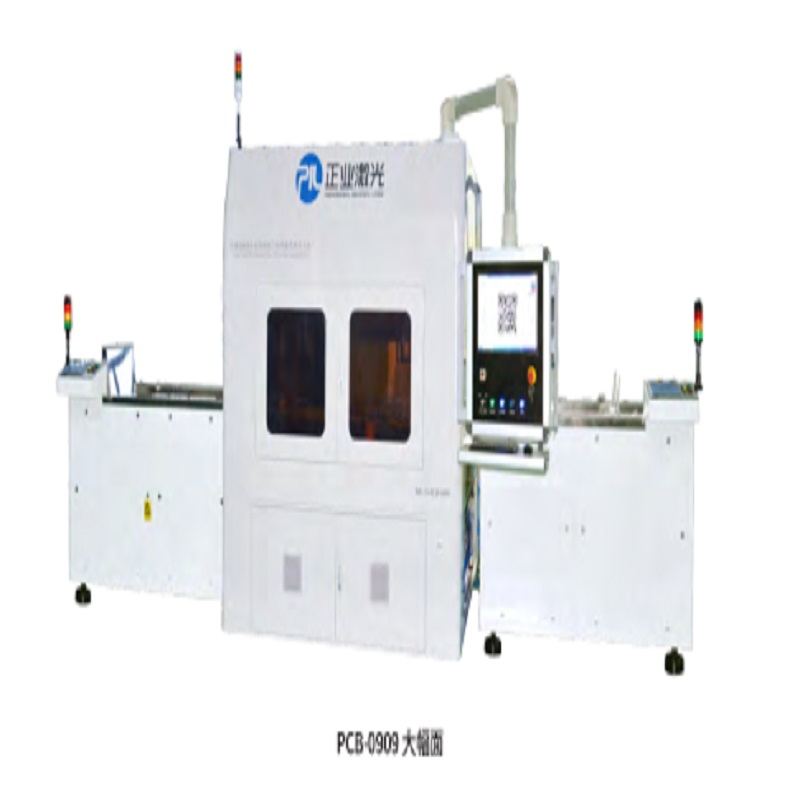

PCB-0909       لوحة كبيرة

الاستعمال

آلة الوسم بالليزر الأوتوماتيكية ثنائية الفينيل متعدد الكلور ثنائية الأبعاد يمكن تطبيقها في صناعات PCB ، FPC ، SMT ، إلخ. إنه مطبق بشكل أساسي للرمز الثنائي الأبعاد للوسم التلقائي على سطح PCB (خيارات طراز الماكينة المختلفة حسب حجم PCB) ، وهو متاح للوسم على الزيت الأبيض ، الزيت الأخضر ، الزيت الأسود والأحبار الأخرى وسطح سبائك النحاس / الفولاذ المقاوم للصدأ والنحاس. يمكنه إنشاء رمز ثنائي الأبعاد تلقائيًا ، والذي يتضمن الكثير من المعلومات ، مثل شراء المواد الخام ، وعملية الإنتاج ، والدُفعات ، والشركة المصنعة ، وتاريخ الإنتاج ، واسم العميل ، وما إلى ذلك ، لتحديد المنتج وإمكانية التتبع.

مميزات

رقم سري             PCB-0404                   PCB-0707                   PCB-0909

لوحة صغيرة                   منتصف لوحة                 لوحة كبيرة

            1         ليزر CO2 المستورد ، ليزر ليفي ، ليزر أخضر ، ليزر UV ، أداء مستقر.

2         المستوردة عالية السرعة مرآة glavo ، عالية الدقة معالجة ووضع العلامات سرعة ، أداء مستقر.

3         سهلة الاستخدام واجهة البرنامج ، وسهلة الهزيل.

4         الحصول تلقائيًا على أمر العمل ، رقم دفعة المنتج ، ترميز اسم المادة والمواصفات والمعلومات الأخرى والعلامة التلقائية.

5         قراءة وحفظ بيانات الكود ثنائي الأبعاد تلقائيًا وحفظها وإنذارها إن لم تكن متوفرة.

6         يمكن تخصيص آلات التحميل / التفريغ التلقائي.

7       صديقة للبيئة ، أقل المواد الاستهلاكية ، أقل تلوث ، صيانة مجانية مقارنة مع طريقة الطباعة النفاثة العادية.

المقياس التقني

بند                                                 لوحة صغيرة                               منتصف لوحة                               لوحة كبيرة

نموذج                                                 0404                                       0707                                       0909

نوع الليزر                                               أشعة الليزر فوق البنفسجية ، الليزر الأخضر ، ليزر الألياف ، ليزر ثاني أكسيد الكربون اختياري

مجموعة العلامات                                                       100 مم × 100 مم (عدسة قياسية)

سرعة وسم                                                       يمكن أن تصل سرعة الخط إلى 7000 مم / ثانية

وضع علامات دقة الموقف                                                   ± 0.1MM

قابل للتطبيق   PCB الحجم       الحجم أقل من 400 × 400 مم ؛       الحجم أقل من 550 × 650 مم ؛                 حجم أقل من

                                        سمك 0.6 ملليمتر -5 ملليمتر                   سمك 0.1MM-3.5MM             800MM × 800mm و.

                                        (يمكن تخصيص)                       (يمكن تخصيص)                       سمك 0.1MM-3.5MM

                                                                                                                                            (يمكن تخصيص)

الوضعية                     حبر ثنائي الفينيل متعدد الكلور ، حبر أخضر ، حبر أزرق. حبر أسود وأحبار أخرى ؛ النحاس. الفولاذ المقاوم للصدأ. سبائك الألومنيوم

                                      (حسب نوع الليزر)

كود 1D                             الكود 39 ، الكود 25 ، الكود 93 ، الكود 128 ، EAN-13 ، EAN-8 ، ISBN ، إلخ.

نوع الرمز ثنائي الأبعاد                     Datamatrix ، رمز QR ، رمز OR مصغر ، PDF417 ، رمز 49 ، رمز 16K ، إلخ.

حجم رمز 2D                       الحد الأدنى لحجم رمز 2D 1.5MM × 1.5MM (يعتمد على نوع الليزر)

أنواع الشخصيات                   يدعم خطوط تروتايب ، خط واحد (JSF) ، خط SHX ، خطوط نقطية (DMF)

الحد الأدنى للشخصية               0.1MM ~ 0. 4 مم (حسب نوع الليزر)

تنسيق الملف                           تنسيق ملف DXF و Excel و TXT

تحديد المواقع التلقائي           يدعم الصورة التلقائية ، 2 ، 3 ، 4 نقاط توطين الطريق

قراءة التعليمات البرمجية التلقائي           قراءة رمز 2D تلقائيا وحفظ البيانات ، والتنبيه إذا كان لا يمكن القراءة

إنتاج ذكي           يمكن أن تكون مرتبطة بنظام ERP / MES ، والوصول التلقائي إلى رقم الطلب ، دفعة المنتج

                                            رقم ، رمز المواد ، معلومات السلع الخ. ورمز تلقائيا

التلقائي الأخرى                   يمكن تخصيص آلات التحميل / التفريغ التلقائي
